紫外激光器在制造電路板中的應用

 來源：萬正科技   更新時間：2017/1/23   閱讀次數：3345

　　OFweek激光網訊：激光光束通常為機械印制電路板加工提供低壓替代方法，如銑削或自動電路板切割。但是紫外激光器具有其它激光器所不具備的好處，即能夠限制熱應力。這是因為大多數紫外激光系統在低功率狀態下運行。通過使用有時被稱為“冷消融”的工藝，紫外激光器的光束會產生一個縮小的熱影響區，可以將沖緣加工、碳化以及其它熱應力的影響降至最低，而使用更高功率的激光器通常都會存在這些負面影響。

　　紫外激光器的波長比可見光波長更短，因此肉眼是不可見的。雖然你無法看到這些激光束，但就是這些短波讓紫外激光器能夠更精確地聚焦，從而在產生極其精細的電路特性的同時，還能保持優良的定位精度。

　　除了波長短，工件溫度較低外，紫外線中存在的高能光子讓紫外激光得以應用于大型PCB電路板組合，從FR4等標準材料到高頻陶瓷復合材料以及包括聚酰亞胺在內的柔性PCB材料等各種材料都適用。

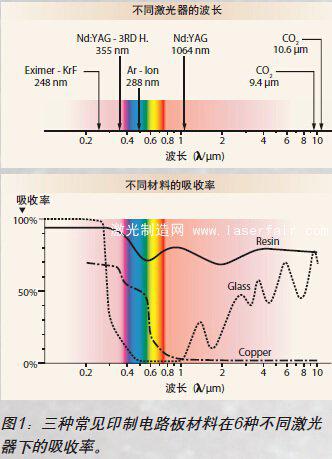

　　圖1中的圖表顯示了三種常見的PCB材料在六種不同激光器作用下的吸收率。這六種激光器中包括準分子激光器(波長為248 nm)，紅外激光器(波長為1064 nm)，和兩種CO2激光器(波長分別為9.4μm和10.6μm)。紫外激光器(Nd：YAG，波長為355nm)是一種罕見的在三種材料中吸收率一致的激光器。

　　紫外激光器應用于樹脂和銅時顯示了極高的吸收率，在加工玻璃時也有著適當?shù)奈章省Ｖ挥袃r格昂貴的準分子激光器(波長248nm)在加工這些主要材料時才會得到更好的全面吸收率。這一材料的差異性使得紫外激光器成為了很多工業領域中各種PCB材料應用的最佳選擇，從生產最基本的電路板，電路布線，到生產袖珍型嵌入式芯片等高級工藝都通用。

　　紫外激光系統直接從計算機輔助設計數據到加工電路板，意味著在電路板生產過程中不需要任何中間人。再加上紫外線的精確聚焦能力，使得紫外激光系統可以實施極具特性的方案，并重復定位。

　　紫外激光器在生產電路時工作迅速，數分鐘就能將表面圖樣蝕刻在電路板上。這使得紫外激光器成為生產PCB樣品的最快方法。研發部門注意到，越來越多的樣品實驗室正在配備內部紫外激光系統。
